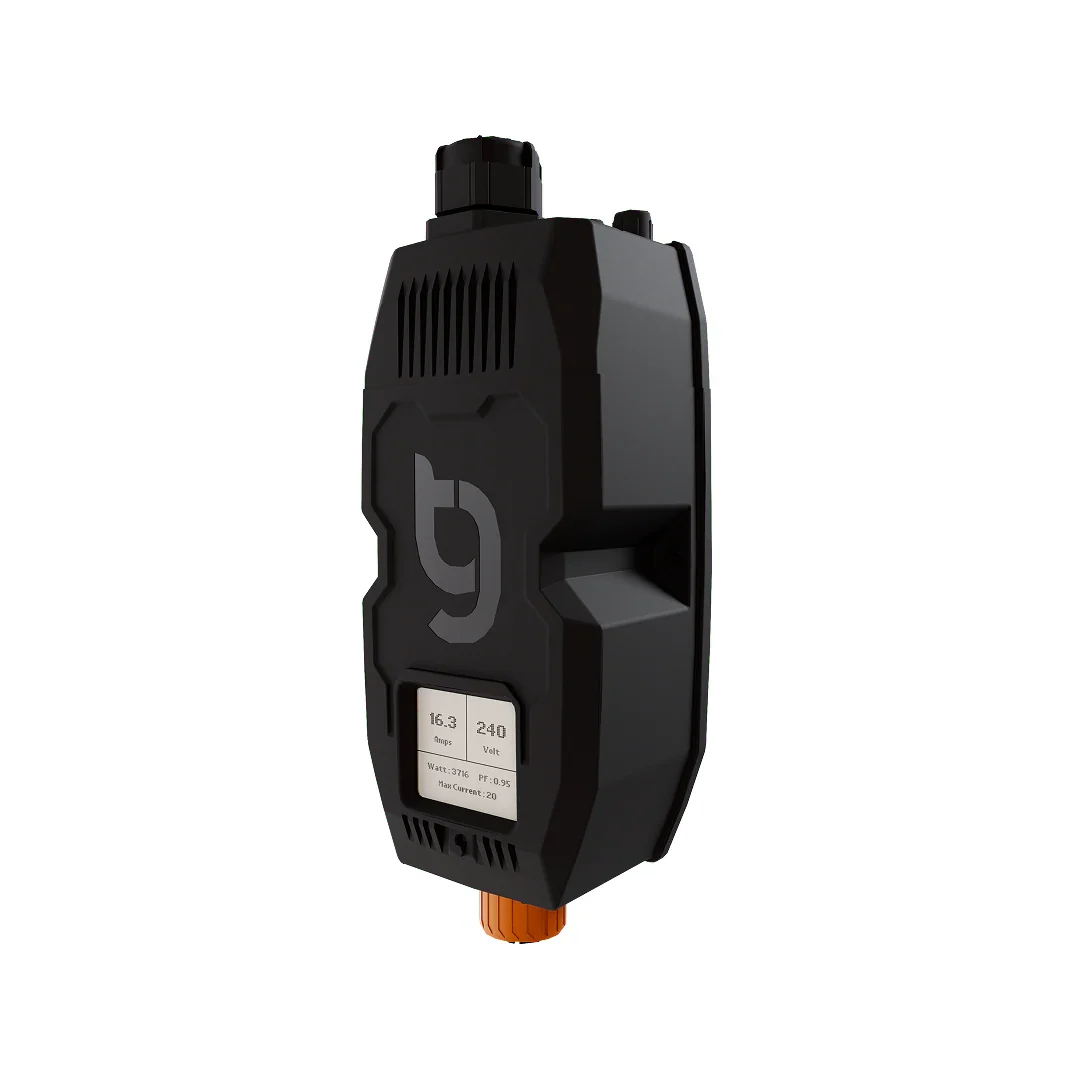

Caja de conexiones TrolMaster OPA-2 100-277V

La caja de conexiones TrolMaster OPA-2 100-277V es una unidad inteligente ThinkGrow diseñada para controlar, proteger y monitorizar instalaciones de iluminación profesional. Además de distribuir la alimentación, mide en tiempo real voltaje, corriente, potencia y factor de potencia.

Su protección contra sobrecorriente puede configurarse a 15, 20 o 30 A, con una corriente nominal máxima de 30 A y una respuesta de protección inferior a 0,5 segundos. Si detecta un consumo anormal, corta la alimentación antes de que el problema decida ponerse interesante.

Compatible con los sistemas de control TrolMaster mediante comunicación RS-485, también permite gestionar grupos de iluminación y realizar un apagado completo durante el ciclo nocturno, evitando consumos residuales innecesarios.

278,00 €

Descripción

La caja de conexiones TrolMaster OPA-2 100-277V es una unidad inteligente ThinkGrow que combina distribución eléctrica, monitorización del consumo y protección de sistemas de iluminación profesional. Está pensada para instalaciones donde controlar la corriente importa tanto como encender las luces: cuando trabajas con varios equipos y bastante potencia, hacerlo todo “a ojo” deja de ser una estrategia especialmente brillante.

La OPA-2 monitoriza en tiempo real parámetros como voltaje, intensidad, potencia y factor de potencia, al mismo tiempo que incorpora protección contra sobrecorriente y sobretensiones. También puede integrarse con controladores TrolMaster mediante comunicación RS-485 para centralizar la gestión de la iluminación.

Características principales

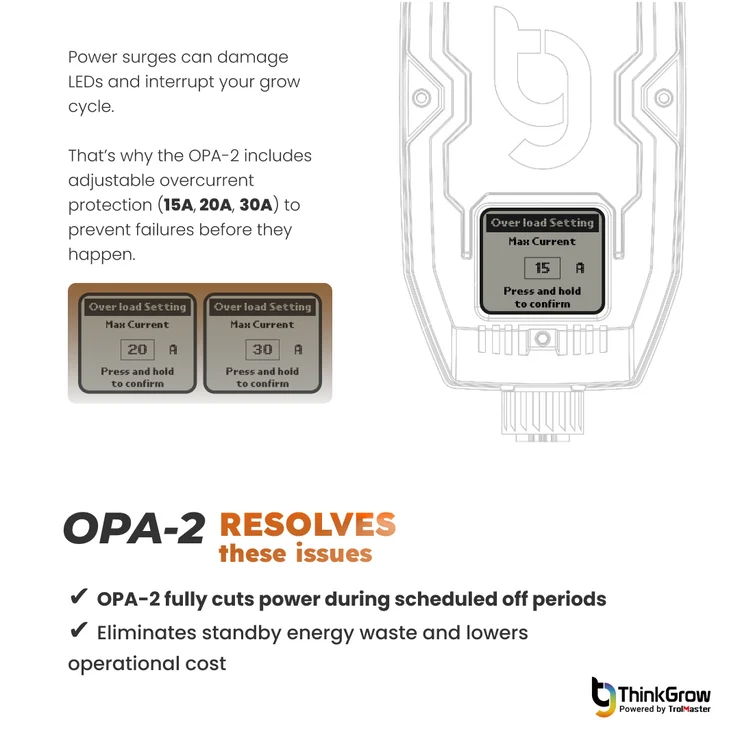

Protección regulable a 15, 20 o 30 amperios

Uno de los puntos fuertes de la OPA-2 es su sistema electrónico de protección contra sobrecorriente. El usuario puede seleccionar puntos de corte de 15 A, 20 A o 30 A, adaptando la protección a la instalación y al cableado utilizado.

Cuando el dispositivo detecta una intensidad anormalmente alta puede interrumpir la alimentación de los equipos LED conectados, ayudando a proteger tanto las luminarias como el sistema de cables de alimentación en cadena.

Monitorización del consumo eléctrico en tiempo real

La caja funciona también como medidor energético, proporcionando información sobre diferentes parámetros eléctricos de la instalación:

  • Voltaje.
  • Corriente.
  • Potencia.
  • Factor de potencia.

Esta información facilita detectar consumos anómalos, comprobar la carga real de la línea y llevar un control mucho más preciso de una instalación de iluminación profesional.

Control completo durante el ciclo nocturno

La OPA-2 está preparada para realizar un corte completo de alimentación durante el periodo nocturno. De esta forma se eliminan consumos en standby de drivers y luminarias cuando la iluminación debería permanecer totalmente apagada.

Puede parecer poca cosa equipo por equipo, pero cuando hay muchas luminarias trabajando juntas, los pequeños consumos tienen la desagradable costumbre de empezar a sumar.

Integración con controladores TrolMaster

Mediante su interfaz de comunicación RS-485, la OPA-2 puede integrarse en instalaciones TrolMaster compatibles para supervisar y modificar determinados parámetros de forma centralizada.

Si quieres montar una instalación de control ambiental completa, puedes combinarla con el Controlador TrolMaster Hydro-X HCS-1, diseñado para centralizar diferentes funciones de automatización de la sala.

Control de grupos y espectros de iluminación

La OPA-2 permite establecer parámetros para las líneas 1 y 2 dentro de los grupos de control de iluminación 0-9. En sistemas ThinkGrow compatibles también admite la gestión de canales de espectro como UV, White, Deep Red y Far Red.

Esta capacidad está especialmente orientada a instalaciones de iluminación técnica en las que se utilizan distintas barras, líneas o espectros y se quiere mantener toda la gestión agrupada dentro del mismo sistema.

Cómo usar la caja de conexiones TrolMaster OPA-2

1. Dimensiona correctamente la instalación

Antes de conectar la unidad, calcula el consumo máximo de los equipos que formarán parte de la línea y utiliza cableado dimensionado para la intensidad correspondiente. La OPA-2 admite hasta 30 A, pero eso no significa que cualquier cable o circuito de la instalación los admita.

2. Selecciona el límite de corriente adecuado

Configura el punto de protección a 15 A, 20 A o 30 A según el diseño eléctrico de la instalación. El ajuste debe corresponderse con la capacidad de los conductores, protecciones y equipos utilizados.

3. Conecta las luminarias y el sistema de control

La unidad puede formar parte del sistema de alimentación en cadena ThinkGrow y comunicarse mediante RS-485 con sistemas TrolMaster compatibles. Utiliza siempre los cables y conectores adecuados para cada equipo.

4. Comprueba los valores eléctricos

Una vez funcionando, revisa los valores de tensión, intensidad y potencia mostrados por el sistema. Esto permite confirmar que la instalación trabaja dentro de los parámetros previstos y detectar rápidamente desviaciones.

5. Configura los ciclos y grupos de iluminación

Cuando la OPA-2 se utiliza dentro de una instalación de control compatible, configura los grupos, líneas y ciclos correspondientes. El corte completo durante el periodo nocturno permite dejar las luminarias realmente sin alimentación cuando no están trabajando.

Importante: al tratarse de un dispositivo que trabaja directamente con alimentación de red de hasta 277 V y corrientes elevadas, su instalación debe realizarse siguiendo la normativa eléctrica aplicable y, cuando corresponda, por personal cualificado.

Ficha técnica

  • Marca: ThinkGrow / TrolMaster
  • Modelo: OPA-2 Smart Junction Box
  • Voltaje de entrada: 100-277 V AC
  • Frecuencia: 50/60 Hz
  • Corriente nominal: 30 A
  • Puntos de corte configurables: 15 A / 20 A / 30 A
  • Punto de protección contra sobrecorriente: +120 %
  • Tiempo de respuesta: inferior a 0,5 segundos
  • Precisión de voltaje: ±2 %
  • Precisión de corriente: ±2 %
  • Precisión de potencia: ±5 %
  • Precisión del factor de potencia: ±10 %
  • Interfaz de comunicación: RS-485
  • Grado de protección: IP67
  • Temperatura de trabajo: 0-40 °C
  • Humedad de funcionamiento: ≤90 % HR
  • Dimensiones: 275 × 170 × 95 mm
  • Peso: aproximadamente 0,89 kg
  • Certificaciones: ETL / FCC

Contenido del paquete

  • 1 caja de conexiones inteligente OPA-2.
  • 1 cable de control Daisy Chain ECS-7.
  • 2 cables de conexión ECS-9.
  • 2 divisores en Y
